مبدل حرارتی صفحهای هپاکو HP-40 – آب به آب
🔥مبدل حرارتی صفحهای هپاکو HP-40
🔥 برند گرمایشی: هپاکو
💧 دبی آب مصرفی: ۴۰۰ لیتر بر ساعت
🌡️ توان حرارتی ورودی: ۲۰٬۰۰۰ کیلوکالری بر ساعت
🔗 اتصالات طرف سرد: ۱/۲ اینچ
🔗 اتصالات طرف داغ: ۳/۴ اینچ
⚙️ نوع گرمایش: مبدل حرارتی
📦 وزن محموله: ۱۲۰۰ گرم
🔥 مبدل حرارتی صفحهای هپاکو HP-40 | آب به آب
مبدل حرارتی صفحهای هپاکو HP-40 یک مبدل حرارتی صفحهای از نوع Brazed Plate Heat Exchanger است که برای انتقال حرارت بین دو مدار آب مورد استفاده قرار می‌گیرد. این مدل از سری مبدل‌های حرارتی هپاکو برای کاربردهای آب به آب بوده و طبق جدول ظرفیت کاتالوگ، دارای توان حرارتی 20,000 kcal/h و دبی آب مصرفی 400 لیتر بر ساعت در شرایط ΔT=50°C است.
HP-40 با ابعاد 193 × 84 × 45.8 میلیمتر و وزن 1.20 کیلوگرم، در دسته مبدل‌های حرارتی کامپکت قرار می‌گیرد و می‌تواند در سیستم‌هایی که نیاز به انتقال حرارت بین دو مدار آب دارند مورد استفاده قرار گیرد.
| ⚙️ مشخصات فنی مبدل حرارتی هپاکو HP-40 | |
|---|---|
| برند | هپاکو |
| مدل | HP-40 |
| نوع مبدل | صفحهای Brazed |
| کاربرد سیالات | آب به آب |
| ظرفیت حرارتی | 20,000 kcal/h |
| دبی آب مصرفی | 400 L/h |
| سایز اتصال آب سرد | 1/2 اینچ |
| سایز اتصال آب گرم | 3/4 اینچ |
| طول*عرض*ارتفاع | 193*84*458 میلیمتر |
| وزن | 1.2 کیلوگرم |
| گارانتی | 12 ماه گارانتی |

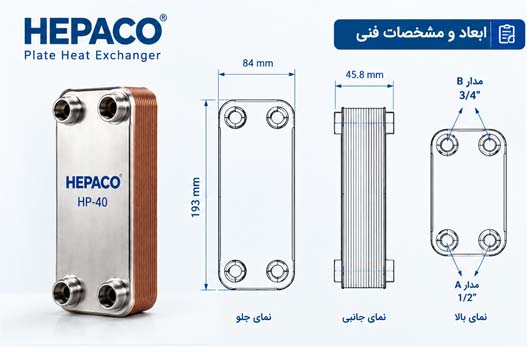

📏 ابعاد مبدل حرارتی صفحهای HP-40
ابعاد مدل HP-40 طبق جدول کاتالوگ:
- طول H: 193 میلیمتر
- عرض W: 84 میلیمتر
- عمق D: 45.8 میلیمتر
- وزن: 1.20 کیلوگرم
این ابعاد باعث می‌شود HP-40 برای سیستم‌هایی که فضای نصب محدود دارند، از نظر ابعادی گزینه‌ای کامپکت باشد؛ با این حال فضای مورد نیاز برای نصب اتصالات، لوله‌کشی و سرویس سیستم باید جداگانه در طراحی لحاظ شود.
🔩 سایز اتصالات HP-40

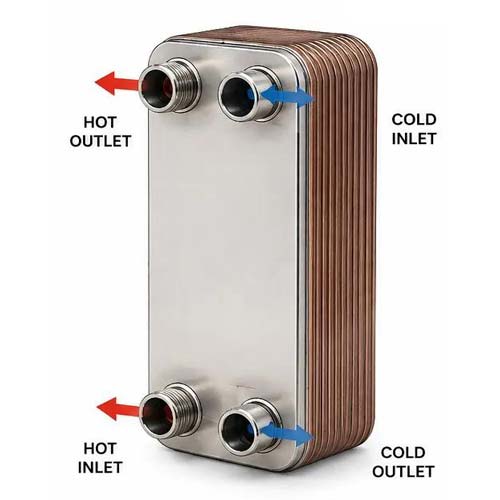

بر اساس جدول کاتالوگ هپاکو، سایز ورودی و خروجی دو طرف مبدل HP-40 متفاوت است:
- سمت سرد: 1/2 اینچ
- سمت داغ: 3/4 اینچ
بنابراین هنگام سفارش یا طراحی لوله‌کشی، باید سایز اتصالات هر دو مدار به‌صورت جداگانه بررسی شود.
این موضوع به‌خصوص هنگام جایگزینی یک مبدل موجود اهمیت دارد، زیرا صرفاً یکسان بودن ظرفیت حرارتی به معنی سازگاری مستقیم اتصالات نیست.
🔩 سایز اتصالات HP-40
بر اساس جدول کاتالوگ هپاکو، سایز ورودی و خروجی دو طرف مبدل HP-40 متفاوت است:
- سمت سرد: 1/2 اینچ
- سمت داغ: 3/4 اینچ
بنابراین هنگام سفارش یا طراحی لوله‌کشی، باید سایز اتصالات هر دو مدار به‌صورت جداگانه بررسی شود.
این موضوع به‌خصوص هنگام جایگزینی یک مبدل موجود اهمیت دارد، زیرا صرفاً یکسان بودن ظرفیت حرارتی به معنی سازگاری مستقیم اتصالات نیست.

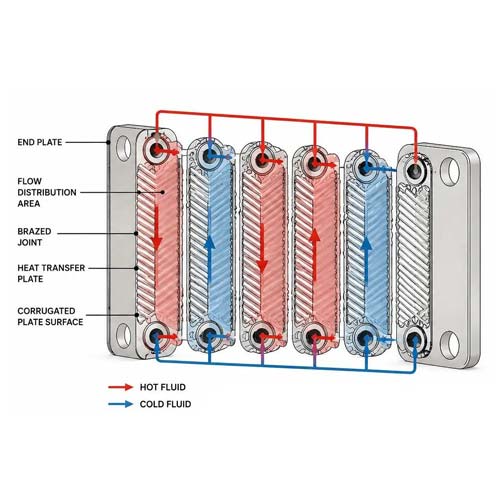

🔄 مبدل حرارتی HP-40 چگونه کار می‌کند؟
مبدل‌های حرارتی صفحهای برای انتقال انرژی حرارتی بین دو سیال طراحی شده‌اند. در مدل‌های Brazed، صفحات فلزی در کنار یکدیگر قرار گرفته و کانال‌های مجزایی برای عبور سیالات ایجاد می‌کنند.
در کاربرد آب به آب، آب گرم در یک مدار و آب سرد در مدار دیگر حرکت می‌کند. حرارت از آب گرم، از طریق صفحات انتقال حرارت، به آب سرد منتقل می‌شود؛ در حالی که دو سیال مستقیماً با یکدیگر مخلوط نمی‌شوند.
به همین دلیل مبدل صفحهای می‌تواند برای جداسازی دو مدار هیدرولیکی و انتقال انرژی حرارتی بین آنها مورد استفاده قرار گیرد.
🧱 ساختار و نوع مبدل HP-40
مدل HP-40 در کاتالوگ هپاکو در خانواده مبدل‌های حرارتی صفحهای قرار گرفته و برای کاربرد آب به آب معرفی شده است. ساختار Brazed باعث می‌شود مجموعه صفحات به‌صورت یکپارچه در کنار یکدیگر قرار داشته باشند.
در مشخصات ارائه‌شده برای خانواده این مبدل‌ها، استفاده از استنلس استیل 316 نیز ذکر شده است.
